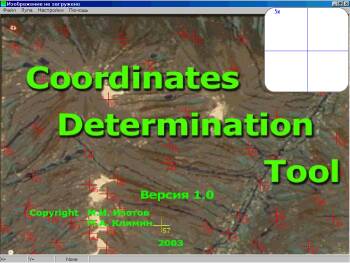

Блок снятия с изображения координат
|
Изотов Михаил Иванович. Москва. Почта: izotovmi@mail.ru. Личная страничка http://izotovmi.ru |
Программный комплекс для решения задач трехмерной реконструкции 3D Reconstruction Tool Kit - 3D RTK • Блок автоматизированного снятия с изображения координат реперных точек - CADT • Блок снятия с изображения координат произвольных точек - CDT • Блок создания таблицы геометрической коррекции изображения - CTCT • Блок построения цифровой модели рельефа - DEMT • Блок восстановления внешней ориентации съемки - EORT • Блок определения фокусного расстояния съемочной камеры - FDT • Блок калибровки положения главной точки изображения - PPCT • Блок построения стереоизображения рельефа - SICT • Блок определения положения элемента наблюдаемой сцены - OPM Комплект программ для создания модельных изображений на основе реальных прототипов Modeler Image Tools - MIT Программы для технических измерений |
В практике исследовательской работы часто возникает необходимость определить и записать в файл координаты каких-либо точек изображения. Это могут быть любые характерные точки снимков, в том числе, соответственные и реперные. На одном компьютере может быть запущено несколько копий программы. В окна программ могут быть помещены разные изображения. Это удобно при определении соответственных точек изображений. Нужные участки изображения увеличиваются с помощью встроенной лупы. Точность снятия координат зависит от кратности увеличения. Опыт показывает, что при решении задач из области трехмерной реконструкции снятие дробных координат соответственных и реперных точек вполне оправдано - это увеличивает точность решений. Здесь встает интересный вопрос: откуда в дискретном пространстве пикселей могут появиться дробные координаты, не является ли это фикцией? Мы полагаем, что механизмом появления и оправдания дробных координат является неявная интерполяция оператором окружающего данную точку пространства. Опыт использования этой программы показал, что она может быть применена в очень различных ситуациях. Программа очень хорошо работает в паре с блоком автоматизированного опредения реперных точек. В программном комплексе 3D RTK организовано их непосредственное взаимодействие. По заказу возможна разработка любых методик и программ, связанных с оптическими и оптико-механическими измерениями. |
|
